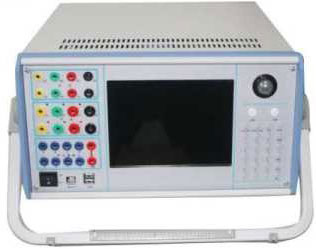

SSD630 （六相）







              SSD330B系列（三相工控）

SSD系列采用一体化设计。内置高品质精巧工控机，电流并联可达150A -既百对传统的各种继电器及保护装置进行试验，
也可对现代各种微机保护进行各种试验，特别是对变压器差动保护和备自投装置，试验更加方便和完美。单机即可完成

型号	SSD330系列（三相单片机）	SSD330B系列（三相工控）	SSD630 （六相）
交流电流	三相，0-40A/相	三相，0-40A/相	六相，0-30A/相
交流电压	四相，0-120V/相	四相，0-120V/相	六相，0-120V/相
直流电流	0-30A/相
直流电压	0-160V, 170VA	0-160V/相，相间0-320V, 140VA
输出精度	<0.2%	<0.2%	<0.2%
带负载能力	交流电流，max450VA,交流电压，maxlOOVA
总谐波畸变率THD%	交流电流，＜0.5% 交流电压，＜0.5%	交流电流，＜0.5% 交流电压，＜0.5%	交流电流，＜0.5% 交流电压，＜0.5%
电流稳定度	<0.1%	<0.1%	<0.1%
电压电流同步性	<20us
合闸相位控制范围及分辨率	0〜360°分辨率0.001°
移相范围及分辨率	0-360° 分辨率0.001°
开关量	开入量7对，开出两2对	开入量8对，开出两4对	开入量8对，开出两4对
时间测量范围及分辨率	1.0~99.9ms, 0.01ms; 100~999ms, 0.01ms ； 1-9.99s, 1ms; 10〜99.9s, 0.01s;
